LL 型腰轮流量计



腰轮流量计

■ 主要技术性能
1 、工作压力( MPa ): 0.6 、 1.0 、 1.6 、 2.5 、 4.0
2 、工作温度( ℃ ): -10 ℃ ~ 60 ℃
3 、介质粘度( mPa.s ): 0.6 ~ 150
4 、精确度等级: 0.5 0.2
5 、流量范围( m3/h ) 见下表:

腰轮流量计

* 使用粘度可达 2000mPa.S 或更高,超过 150mPa.S 时,请与我公司联系。

■发信参数

腰轮流量计

■ 外形及安装尺寸
连接法兰标准: JB/T79-82-94

(一)、铸铁型腰轮流量计外形尺寸

(二)、铸钢型腰轮流量计外形尺寸

(三)、铸铝型腰轮流量计外型尺寸与铸铁型腰轮流量计外型尺寸相同■主要零件材料组合





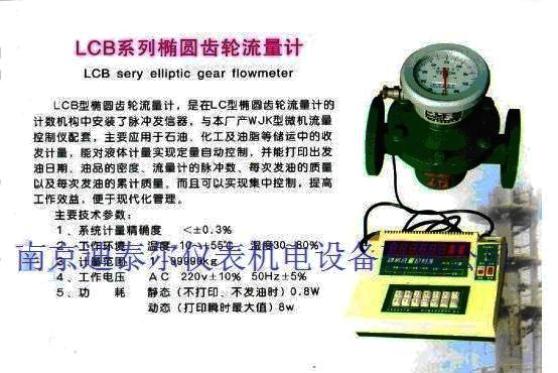

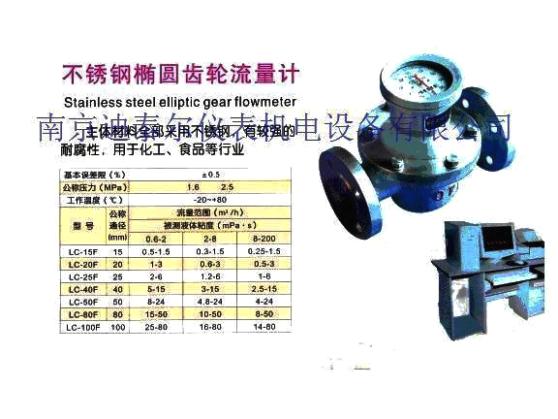

LC-B 、 C 型不锈钢椭圆齿轮流量计



■ 技术参数
1 、主要构件、材料及公称压力
2 、准确度等级: 0.5 级, 0.2 级(一般在 -10 ℃ ~ + 60 ℃ )
3 、使用介质温度: -20 ℃ ~ + 80 ℃ ,在加散热器情况下,温度可达    200 ℃
4 、远传显示现场防爆等级: ExiaIICT5
5 、流量范围如下: 单位: m 3 /h 不锈钢椭圆齿轮流量计

不锈钢椭圆齿轮流量计
注: 1 、当被测液体温度为 120 ~ 200 ℃ 时,大流量约为表格中大流量的 90 %。
2 、准确度 0.2 级的流量计,一般被测液体温度范围在 -10 ℃ ~ + 60 ℃



LC-A 、 LC-E 、 LC-Q 型铸铁铸钢椭圆齿轮流量计

■ 概述
本产品执行中华人民共和国专业标准 JB/T9242-1999 容积式流量计通用技术条件
LC-A 型 铸铁椭圆齿轮流量计,广泛用于各种油品及对铸铁不腐蚀液体介质的计量。
LC-E 型 铸钢椭圆齿轮流量计,用于高压、低腐蚀性介质的计量。
LC-Q 型 铸铁椭圆齿轮流量计,转子为铝材,适用于低粘、低腐蚀(如汽油等)介质的计量。

■ 技术参数及选型
1 、主要构件材料及公称压力

2 、 准确度等级 0.5 级, 0.2 级(一般在 -10 ℃ ~+ 60 ℃ )
3 、 使用介质温度: LC-A 、 LC-E :( -20 ℃ ~+ 100 ℃ ) LC-Q :( -20 ℃ ~+ 60 ℃ ) LC-A 、 LC-E 在高温调整下,再加高温散热筒可达 200 ℃
4 、 远传显示现场防爆等级: Exia Ⅱ CT5,d Ⅱ BT4
5 、 LC-A 、 LC-E 、 LC-Q 系列椭圆齿轮流量计外形图如下:

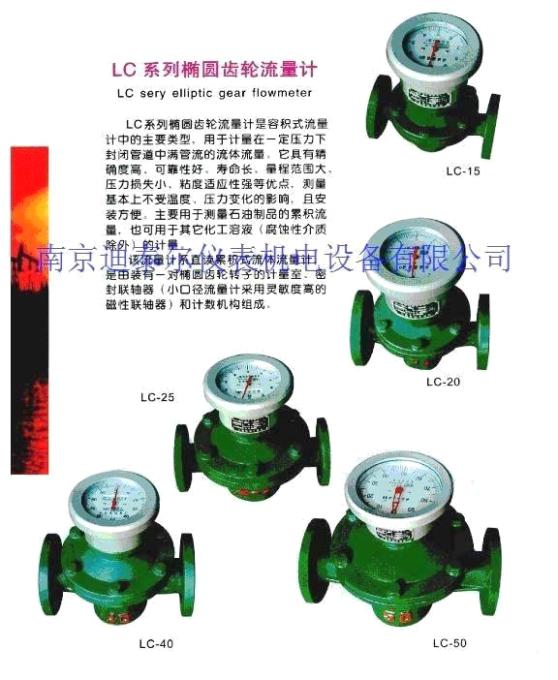

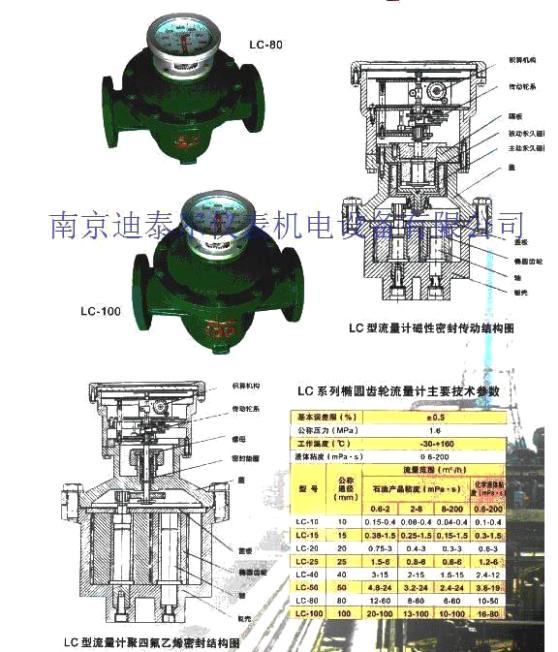

椭圆齿轮流量计

6 、 流量范围如下:

椭圆齿轮流量计

注: 1 、当被测液体温度高于 80 ℃ 时,流量计的大流量为流量计原大流量的 90% ,小流量应是原流量计小流量的 120% 7 、外形尺寸(只限直读形)
连接法兰标准: JB/T 79-82-1994

椭圆齿轮流量计

法兰形式

椭圆齿轮流量计

● 铸铁形外形尺寸及重量  单位: mm

椭圆齿轮流量计

● 铸钢形外形尺寸及重量 单位: mm

椭圆齿轮流量计

注: 1. 铸钢高温椭圆齿轮流量计外型尺寸: DN15-DN25,A 、 B 尺寸接上表数据加 160mm (热延伸管)其余尺寸同上表相应尺寸;
DN40 - DN200,A 、 B 尺寸接上表尺寸加 300mm (热延伸管)其余尺寸同上表相应尺寸。
2. 表中所列数据为带 A5(A6) 计数器的基本型流量计的参考数据。



LS 型旋转活塞流量计

■ 概述
LS 型旋转活塞式流量计是容积式流量计的一种,它不但具备一般容积式流量计适用于多种介质,耐高温、耐高压、精度高、运行可靠等优点,更适用于高粘度的计量。它的特点是结构简单,拆装便捷省时。计量部件如需清先,可以无须特殊工具,很方便地将其从壳体上拆下,清洗后无须调整即可复位,又不影响计量精度。旋转活塞流量计具有现场指示型和远传型两种,可实现管道流量远距离的集中控制。

旋转活塞式流量计旋转活塞式流量计

■ 独具特点
1 、活塞实现旋浮运动,磨损极小(一般免维护)。 4 、计数器采用液晶显示,能显示瞬时流量、累积流量、班次流量。
2 、体积小,重量轻,拆装便捷省时。      5 、输出信号: 4 ~ 20mA 或 1 ~ 5VDC
3 、活塞腔体运行空间大,介质中微小颗粒可自行排出。

■ 工作原理
   旋转活塞式流量计的工作原理如图所示。被测液体从进口端进入仪表计量室,在进出口端形成一个压差迫使活塞按图上箭头所示方向旋转见图( a )。随着液体的继续流入。旋转活塞转到图( b )所示位置。形成一个封闭的新月形截面的容腔 V1 在差压作用下活塞继续旋转,所形成的封闭的新月形截面 V1 与出口端连通而开始排液见图( c )位置。当活塞转到图( d )位置时,又形成一个封闭的新月形截面的容腔 V2 。再继续旋转则 V2 与出口端连通而排液,即活塞回到( a )所示位置。这样活塞转一周即排出 V1 + V2 的液体,通过联轴器和计数机构即可正确计量出流经流量计的液体。

旋转活塞式流量计

■ 技术参数

1 、公称通径( mm ): Dn15 、 25 、 32 、 50 、 80
2 、基本误差( % ): 0.2 、 0.3 、 0.5
3 、大工作压力( MPa ): 1.6 、 2.5 、 4.0
4 、流量范围( m3/h ): DN15 0.05~0.80 DN80 6.0~60
DN25 0.20~1.80 DN100 10~100
Dn40 ( 32 ) 0.60~3.60 DN150 25~250
DN50 3.0~32
5 、温度范围( ℃ ): 0~60 ; 0~280 (加散热筒)
6 、介质粘度 ( mPa.s ):1~3000
7 、管道联接法兰 :GB9113.4-2000
8 、材料系列 : ① 铸钢系列 ② 不锈钢系列
9 、流量计标记方法:

■ 外形及安装尺寸

旋转活塞式流量计

旋转活塞式流量计

旋转活塞式流量计



LBJ 金属刮板流量计



■ 概述
   本产品执行中华人民共和国专业标准 JB/T9242-1999 《容积式流量计通用技术条件》。
LBJ 金属刮板流量计是一种设计独特,新型容积式流量计,它用于连续或间断精确测量管道中流过的液体流量,它采用双壳体结构,转子等速度旋转,运转平稳不产生漏流、无脉动、噪音低、防砂、计量精度高、对粘度变化适应性强、使用寿命长等特点,广泛应用于石油化工、轻工、环保、交通等部门,适用于原油、渣油、高含水原油及各种成品油的中转和贸易结算计量。流量计可现场指示,也可输出电脉冲信号进行远距离控制

■ 结构特点
1 、合金刮板,能防砂及细小杂物;
2 、配高精度轴承,运转平稳、无噪音、寿命长;
3 、等速旋转,无脉动、精度高。

■ 主要技术指标
1 、合金刮板,能防砂及细小杂物;
2 、配高精度轴承,运转平稳、无噪音、寿命长;
3 、等速旋转,无脉动、精度高。

金属刮板流量计金属刮板流量计

■主要技术性能

金属刮板流量计

注:额定流量为大流量

表一:准确度 ±0.5%

金属刮板流量计

表二:准确度 ±0.2%

金属刮板流量计

金属刮板流量计金属刮板流量计



■产品型式代号

示例: LBJ-15/2M1
表示:金属刮板流量计、公称通径 DN 150mm 、公称压力 2.5MPa 、 M1 大字码可回零计数器。
■ 安装及使用
A )应垂直安装,以保证刮板间隙均匀。
b )应严格按照流量计标牌上标记范围使用,流量、工作压力、工作温度,均不得超过标记范围。
C )在使用过程中注意察听流量计主壳体内是否有不规则杂音。
D )使用时流量计应严格控制在流量范围内,以免瞬时流量突然加大,造成极大冲击力损坏刮板。
1 、公称通径; 2 、被测液体名称、粘度、密度、含杂质名称; 3 、流量范围:大、常用、小; 4 、温度:高、常用、低;
5 、压力:高、常用、低; 6 、连接方式及规格:法兰及其尺寸; 7 、使用目的:过程控制、商业计量; 8 、所要求精度;
9 、计数器种类形式; 10 、所要附件:过滤器、消气器; 11 、需要台数(包括附件数); 12 、是否需要发信器。





UF- Ⅱ螺旋转子流量计

■ 概要
UF- Ⅱ 80 、 81 、 82 、 83 、 84 、 85 、 86 、 87 、 88 型流量计是为了满足大流量而设计的新
一代容积式流量计,由于采用一对独特的螺旋转子,以等速等流量进行液体流量计测,因此,
它具有极低的噪音、无脉动、高精度、高可靠性、流量范围大、寿命长等显著特点。其中
UF- Ⅱ 80-84 型流量计广泛应用于石油、化工、冶金、电力、码头等部门石油制品的商业交易
计量和工程管理控制。而 UF- Ⅱ 85-88 型大口径流量计适合在炼油厂的石油产品发送管理、
火力发电站、炼铁厂等的接收管理。配有电子式计数部的产品外型显得更加简洁小巧。并同
时具有更多更强的功能。其技术参数和流量范围与机械式计数器的 UF- Ⅱ 流量计相同。

螺旋转子流量计螺旋转子流量计

■ 特长
1 、回转子等速回转、等流量、等转矩。
2 、运转平稳、噪音极低。
3 、不需要同步齿轮,结构简单。
4 、高可靠性,寿命长。
5 、流量大。
6 、由于等速回转、无脉动、发信准确。
7 、回转子等速回转、压力损失小。

8 、装有 CPU 的超级计数部,通过形式转换可以实现 累积计算、瞬时流量、报警(电池电压低下时) 等的 LCD 显示。
9 、超级计数部对外输出信号由累积流量信号(补正 或未补正电流脉冲 4/20mADC) 和瞬时流量信号(模 拟信号 4/20mADC) 同时发信。
10 、各种防爆形式都具有。
11 、带有定量设定机能的超级计数部 LW76E
   与本流量计结合,可实现小型系统灌装。

螺旋转子流量计

螺旋转子流量计

螺旋转子流量计

螺旋转子流量计

螺旋转子流量计



螺旋转子流量计

螺旋转子流量计

● 阻抗图(电流脉冲、模拟输出的情况
  本产品湿模拟信号和脉冲信号的 2 线式传递方式电源线与信号线共线
  电流回路需要直流电 电流回路上计器及导线的阻抗的有效工作区域
  如右图标准:电源电压= 24V DC
       负荷阻抗= 250Ω

■ 制品记号(带电子计算器)

■ 订货时请写明下列内容

1 、计测液体名: ————
2 、流量范围( m 3 h ):小 ——— 、常用 ——— 、大 ———
3 、流体温度( ℃ ):低 ——— 、常用 ——— 、高 ———
4 、流体粘度: ———— mPa.s 在 ————— ℃
5 、流体压力( MPa ):低 ——— 、常用 ——— 、高 ———
6 、比重: —————
7 、口径: —————mm
8 、法兰规格: ——————

9 、使用目的: ——————
10 、所要精度: □±0.5% 、 □±0.2%
11 、流入方向: ——————
12 、配置计数部种类: ——————
13 、安装脉冲发信器:形式 ————— 脉冲发信单位 —————
14 、过滤器及空气分离器的形式:
15 、付属装置(自动温度补偿装置、误差调整装置)要否及形式

■有定量机能的超级计数部规格

■ 构成系统图

■ LCD 表示部

■ 表示部的机能



■ 概要
UF- Ⅱ 80 、 81 型流量计是目前上新一代容积式流量计,由于采用一对独特的螺旋转子,以等速等流量进行液体流量计测,因此,它具有极低的噪音、无脉动、高精度、高可靠性、流量大、寿命长,即使在小流量范围内运行,亦能准确计量等显著特点,它广泛应用于石油、化工、冶金、电力、码头等部门石油制品的商业交易计量和工程管理控制。

■ 特长

1 、回转子等速回转、等流量、等转矩。
2 、运转平稳、噪音极低。
3 、不需要同步齿轮、结构简单。
4 、高可靠性,寿命长。

5 、流量大。
6 、由于等速回转、无脉 动、发信准确。
7 、回转子等速回转、压 力损失小。
8 、有多种功能的计数器 和发信器。

■ 流量范围
● 精度: ±0.2% 单位: m 3 h

发信器结合时的发信单位

注: PG30 大频率是 1 , 000P/S ()内是该频率下的限制流量

■ 特性曲线
● 基本误差、压力损失

产品代号
● 第 1 组、第 2 组的产品代号


注:本表中的尺寸是在 LW11 形计数部时的尺寸

第 3 组、第 4 组的产品代号

■ 订货时请写明下列内容
1 、计测液体名: ———
2 、流量范围( m3/h ):小 ——— 、常用 ——— 、大 ———
3 、流体温度( ℃ ):低 ——— 、常用 ——— 、高 ———
4 、流体粘度: ——— mPa.s 在 ——— ℃
5 、流体压力( MPa ):低 ——— 、常用 ——— 、高 ———
6 、比重: ———
7 、口径: ———mm
8 、法兰规格: ———

9 、使用目的: ———
10 、所要精度量范围: □±0.5%,□±0.2%
11 、流入方向: ————
12 、配置计数部种类: ————
13 、安装脉冲发信器:形式 ————— 脉冲发信单位 ———
14 、过滤器及空气分离器的形式: ————
15 、付属装置(自动温度补偿装置、误差调整装置)
要否及形式 ————





LLT螺旋转子流量计

■ 简述
   螺旋转子流量计是引进技术制造的新一代容积式流量计,由于它采用一对特殊齿形的螺旋转子,因此它具有无脉动,噪音极低,高精度,高可靠性,流量大,环境适应性强等显著特点。它广泛应用于石油化工、治金、电子、码头等部门的商业贸易计量和工程管理控制。
  螺旋转子流量计与 QF 、 GF 发信器配套使用,输出电脉中信号,供远程积算指示或控制。

■ 相关标准
执行产品标准: JB/T9242-1999 《容积式流量计通用技术条件》;
Q/JD2004-2004 《液体容积式流量计》。
计量器具生产许可证:皖制 01000018 号。
远传显示现场防爆等级: ExiaIICT5 。
法兰标准: GB/T9113.1-2000 。
■ 技术参数
精度: 0.5 ( 0.2 )
压力: 1.6MPa 、 2.5MPa 、 4.0MPa
温度: -20 ~ 60 ℃ 、 60 ~ 110 ℃ 、 110 ~ 200 ℃
公称通径: DN25 ~ DN250 ( 300 )
主要部件材质 : 本体 ZG25
       转子 HT250
       轴承、石墨轴承

螺旋转子流量计

螺旋转子流量计

注: S 为缩口, K 为扩口



螺旋转子流量计

■流量范围( m3/h ) 精度± 0.5%

螺旋转子流量计

注: 0.2 级表流量范围另行商订。 S 为缩口, K 为扩口。

■脉冲发信器与螺旋转子流量计配合发信参数表

■螺旋转子流量计误差和压力损失曲线( 0.5 级)

螺旋转子流量计

注: 1. L :升 P :脉肿 S :秒
2. L/P 表示每个脉冲当量 ; P/S 表示大流量时的脉冲频率( HZ )

螺旋转子流量计





OM 系列食品流量计

■ 概述
  无论在工业还是农业的各部门中,许多厂家对液体食品的配制,均需要精确控制,从而达到优质生产目的。
容积式 OM 、 SPB 系列椭圆齿轮流量计,根据被测液体的特殊性,和操作工艺上的具体要求设计制造,它可以测量酒类、牛奶、液体奶制品、脂肪、动植物油、酒精、饮料、液体佐料、糖水、啤酒等各种液体食品。
食品流量计用不锈钢材质制成,可以快速手动打开表盖部分,然后进行清洁、洗涤、杀菌,使用安全可靠,符合食品卫生管理的要求。(其中 OM 系列食品流量计由德国 Bopp&Reuther 公司引进技术制造)。

食品流量计

■技术性能( OM 系列)



1 、变送器型号、规格、公称压力

食品流量计

2 、计数器型号 ……………………M5 、 E ( Es 、 Ew )
M5V 、 D ( Ds 、 Dw )
3 、电发讯器型号 ……………………………Ag19/20
4 、流量计精度 ……………………………0.2 、 0.5 级
5 、流量计重复性误差 ……………………0.05~0.1%
6 、计量介质粘度 ………………………0.3~3000mPa
7 、远传显示现场防爆等级 …………………Ex ia Ⅱ CT5

安装尺寸( OM 系列)

食品流量计

食品流量计

■ OM 系列椭圆齿轮流量计螺纹连接

注:连接方式有两种,见右图
1 、图示上部接管外圆加工,粗糙度 , 插入锥形管接头内,螺母拧紧。
2 、图示下部接管与接头对焊。
  两种连接方式可选一种。

食品流量计

■ 技术性能( SPB 系列)、型号、规格、公称压力

食品流量计

安装尺寸( SPB )系列

食品流量计

材料组合

食品流量计

高温椭圆齿轮流量计

高温椭圆齿轮流量计
