插入式涡轮流量传感器,与智能流量显示仪表配套组成流量计。广泛用于自来水、石油、化工、冶金、电站、纺织、造纸和供排水等工业部门中大中口径管道的液体介质的计量。
特点:
■传感器的结构简单,便于使用和维护,且购置、安装、维修费用低。
■抗电磁干扰和抗振能力强。
■更换涡轮头,传感器不用重新标定。
■流量范围宽,下限流速低。
■传感器可在水平、竖直、华侨的管道使用,可露天安装,也可以长期淹没在水中使用。
■配用球阀可实现不断流安装和拆卸。
■切向传感器适用于含有少量杂物的介质。
■几乎无压力损失、节省电耗。
二、主要技术参数
■插入式切向涡轮流量传感器的公称通径、流量范围、插入深度、插入杆长。
■精度等级: 2.5 级
■公称压力: 1.0MPa
■介质温度: -20 ~ 120 ℃
■环境温度: -20 ~ 70 ℃
■传感器至显示仪的距离: 1000m 以上
■直管道长度:上游段直管道长度≥ 20DN
下游段直管道长度≥ 7DN

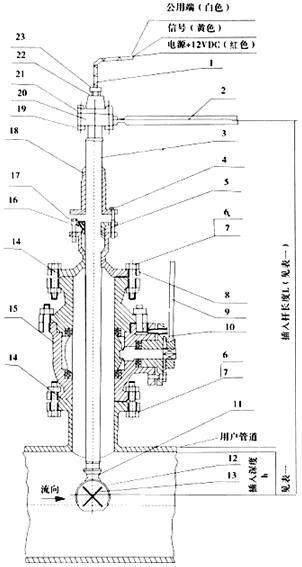

三、安装示意图

1. 电缆 SBVPV3 × 0.3
2. 定位杆
3. 插入杆
4. 插入杆锁紧螺栓 M8 × 60
5. 油浸石棉盘根
6. 螺母 M16
7. 螺栓 M16 × 65
8. 底座
9. 球阀手柄
10. 限位片
11. 传感元件
12. 涡轮头外壳
13. 外轮
14. 密封垫圈
15. 球阀
16. 填料压盖
17. 盘根压紧螺栓 M8 × 45-Q
18. 插入杆锁紧套
19. 螺栓 6 × 35
20. 套
21. 密封垫圈
22. 密封压盖
23. 压紧螺钉
技术要求:
1. 未注尺寸和材料均由用户根据耐压强度和防腐要求确定。
2. “安装基座”在管道上的位置应端正,直观应无明显的偏斜。
3. 非钢制管道可用夹箍固定“装基座”,但夹箍上必须有图中所示的空隙尺寸 85mm ,以做一日和尚撞一天钟在安装球阀时由此空隙穿入螺栓 M16 × 65 。
4. 法兰连接尺寸的标准: GB4216.4-84

型号

公称通径
DN ( mm)

流量范围
m3/h

插入杆长
L(mm)

插入深度
h(mm)

LECQ ≤ 400

150

40-200

906

0.5DN -20mm

200

68-300

300

150-650

400

300-1100

LWCQ ≤ 800

500

450-1800

1106

600

670-2500

800

1200-4500

LWCQ-1000

1000

1800-7000

1306

LWCQ > 1000

> 1000

协议

协议

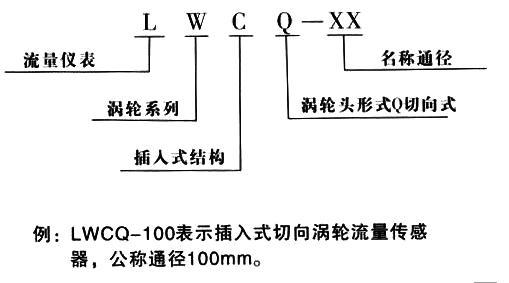

四、型号标计说明

LWGY 液体涡轮流量计

· 高精确度 , 一般可达± 1%R, ± 0.5%R
· 重复性好 , 短期重复性可达 0.05%-0.2%
· 抗干扰能力强 , 无零点漂移
· 信号分辨力强 , 可获得 3-4KHz 的频率信号
· 结构紧凑轻巧 , 安装维护方便 , 流通能力大

一、概 述
    LWGY 系列涡轮流量计是吸取了外流量仪表技术经过优化设计 , 具有结构简单、轻巧、精度高、复现性好、反应灵敏 , 安装维护使用方便等特点的新一代涡轮流量计 , 广泛用于测量封闭管道中与不锈钢 1Cr18Ni9Ti 、 2Cr13 及刚玉 AI2O3 、硬质合金不起腐蚀作用 , 且无纤维、颗粒等杂质 , 工作温度下运动粘度小于 5 × 10-6m2/s 的液体 , 对于运动粘度大于 5 × 10-6m2/s 的液体 , 可对流量计进行实液标定后使用 . 若与具有特殊功能的显示仪表配套 , 还可以进行定量控制、超量报警等 , 是流量计量和节能的理想仪表 .
二、产品特点
   ·高精确度 , 一般可达± 1%R 、± 0.5%R, 高精度型可达± 0.2%R ;
   ·重复性好,短期重复性可达 0.05%~0.2%, 正是由于具有良好的重复性,如经常校准或在线校准可得到的精确度,在贸易结算中是优先选用的流量计;
   ·输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;
   ·可获得很高的频率信号( 3~4kHz ),信号分辨力强;
   ·范围度宽,中大口径可达 1:20 ,小口径为 1:10 ;
   ·结构紧凑轻巧,安装维护方便,流通能力大;
   ·适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
   ·专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下 型、混砂专用型等;
   ·可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。
三、仪表分类
   1 .按仪表功能分类, LWGY 系列涡轮流量计可分为 2 大类,即: ■涡轮流量传感器 / 变送器 ■智能一体化涡轮流量计
   2 .功能说明 ■涡轮流量传感器 / 变送器

  该类涡轮流量产品本身不具备现场显示功能,仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号( 4-20mA );仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、 PLC 、 DCS 等计算机控制系统配合使用。
   该类涡轮流量产品均分为基本型和防爆型( ExdIIBT6 )两种,外形如图

图 1 基本型传感器 / 变送器



图 2 防爆型 传感器 / 变送器

按照不同的输出信号,该类产品可分为 LWGY- □ N 型和 LWGY- □ A 型

LWGY- □ N 型传感器: 12 ~ 24VDC 供电,三线制脉冲输出,高电平≥ 8V ,低电平≤ 0.8V ;信号传输距离≤ 1000 米;
LWGY- □ A 型变送器: 24VDC 供电,二线制 4-20mA 输出,信号传输距离≤ 1000 。

图 3  智能一体化涡轮流量计

采用的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量( 4 位有效数字)及累积流量( 8 位有效数字,带清零功能)。所有有效数据掉电后保持 10 年不丢。该类涡轮流量计均为防爆产品,防爆等级为: ExdIIBT6 。该类涡轮流量计按照供电方式、是否具备远传信号输出可分为 LWGY- □ B 型和 LWGY- □ C 型;

LWGY- □ B 型:供电电源采用 3.2V10AH 锂电池(可连续运行 4 年以上); 无信号输出功能;LWGY- □ C 型:供电电源采用 24VDC 外供电,输出 4-20mA 标准两线制电流信号,并可根据不同的现场需要,可增加 RS485 或 HART 通讯。

1. 基本参数:

表 1

仪表口径( mm )及连接方式

精度等级

量程比

仪表材质

被测介质温度(℃)

环境条件

输出信号

供电电源

信号传输线

传输距离

信号线接口

防爆等级

防护等级

4 、 6 、 10 、 15 、 20 、 25 、 32 、 40 采用螺纹连接

( 15 、 20 、 25 、 32 、 40 ) 50 、 65 、 80 、 100 、 125 、 150 、 200 采用法兰连接

± 1%R 、± 0.5%R 、± 0.2%R (需特制)

1:10:1:15:1:20

304 不锈钢、 316 ( L )不锈钢等

-20 ~+ 120 ℃

温度- 10 ~ +55 ℃,相对湿度 5 %~ 90 %,大气压力 86 ~ 106Kpa

传感器:脉冲频率信号,低电平≤ 0.8V 高电平≥ 8V
变送器:两线制 4 ~ 20mADC 电流信号

传感器: +12VDC 、 +24VDC (可选)
变送器: +24VDC
现场显示型:仪表自带 3.2V 锂电池或 +24VDC 外供电

STVPV3 × 0.3 (三线制), 2 × 0.3 (二线制)

≤ 1000m

基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹 M20 × 1.5

基本型:非防爆产品;防爆型: ExdIIBT6

IP65

2. 测量范围及工作压力

仪表口径
( mm )

正常流量范围
( m3/h )

扩展流量范围
( m3/h )

常规连接方式
与耐压等级

特制耐压等级( MPa )
(带径法兰连接方式)

DN 4

0.04 ~ 0.25

0.04 ~ 0.4

螺纹连接 /6.3MPa

10 、 16 、 25

DN 6

0.1 ~ 0.6

0.06 ~ 0.6

螺纹连接 /6.3MPa

10 、 16 、 25

DN 10

0.2 ~ 1.2

0.15 ~ 1.5

螺纹连接 /6.3MPa

10 、 16 、 25

DN 15

0.6 ~ 6

0.4 ~ 8

螺纹连接 /6.3MPa

4.0 、 6.3 、 12 、 16 、 25

法兰连接

DN 20

0.8 ~ 8

0.45 ~ 9

螺纹连接 /6.3MPa

4.0 、 6.3 、 12 、 16 、 25

法兰连接

DN 25

1 ~ 10

0.5 ~ 10

螺纹连接 /6.3MPa

4.0 、 6.3 、 12 、 16 、 25

法兰连接 /2.5MPa

DN 32

1.5 ~ 15

0.8 ~ 15

螺纹连接 /6.3MPa

4.0 、 6.3 、 12 、 16 、 25

法兰连接 /2.5MPa

DN 40

2 ~ 20

1 ~ 20

螺纹连接 /6.3MPa

4.0 、 6.3 、 12 、 16 、 25

法兰连接 /2.5MPa

DN 50

4 ~ 40

2 ~ 40

法兰连接 /2.5MPa

4.0 、 6.3 、 12 、 16 、 25

DN 65

7 ~ 70

4 ~ 70

法兰连接 /2.5MPa

4.0 、 6.3 、 12 、 16 、 25

DN 80

10 ~ 100

5 ~ 100

法兰连接 /2.5MPa

4.0 、 6.3 、 12 、 16 、 25

DN 100

20 ~ 200

10 ~ 200

法兰连接 /2.5MPa

4.0 、 6.3 、 12 、 16 、 25

DN 125

25 ~ 250

13 ~ 250

法兰连接 /1.6MPa

2.5 、 4.0 、 6.3 、 12 、 16

DN 150

30 ~ 300

15 ~ 300

法兰连接 /1.6MPa

2.5 、 4.0 、 6.3 、 12 、 16

DN 200

80 ~ 800

40 ~ 800

法兰连接 /1.6MPa

2.5 、 4.0 、 6.3 、 12 、 16

表 3

型     号

说   明

LWGY ─

/ □

/ □

/ □

/ □

/ □

/ □

公称
通径

4

 4mm

6

 6mm

10

 10mm

15

 15mm

20

 20mm

25

 25mm

32

 32mm

40

 40mm

50

 50mm

65

 65mm

80

 80mm

100

 100mm

125

 125mm

150

 150mm

200

 200mm

类 型

N

  传感器型: +12V 或 24V 供电,输出三线制脉冲信号

A

  变送器型: +24V 供电,输出二线制 4 ~ 20mA

B

  智能型:锂电池供电,现场显示无信号输出

C

  智能型: +24V 供电,现场显示并输出二线制 4 ~ 20mA

C1

  智能型: +24V 供电,现场显示并带有 RS486 通讯协议

C2

  智能型: +24V 供电,现场显示并带有 HART 通讯协议

精度等级

05

 0.5 级

10

 1.0 级

02

 0.2 级(协商订货,生产周期较长)

涡 轮
类 型

W

  扩展测量范围

S

  标准测量范围

材 质

S

 304 不锈钢

L

 316 ( L )不锈钢

防 爆

N

  非防爆型

E

  防爆型, Exd Ⅱ BT6

压力等级

N

  常规    (参照表 2 )

H(x)

  高压    (参照表 2 )

注: DN15 ~ DN40 常规为螺纹连接,如希望采用法兰连接,请在“公称通径”后加“( FL )”
     例如,选用一台法兰连接式防爆型涡轮流量计测量柴油,管道为 DN40 、现场需要显示并远传电流信号,要求精度 0.5 级, 304 不锈钢材质,仪表耐压 16MPa 测量范围为标准量程,其产品型号应为: LWGY-40(FL)/C/05/S/S/E/H16

传感器的安装方式根据规格不同,采用螺纹或法兰连接,安装方式见图 6 、图 7 、图 8 ,安装尺寸见表 4 。


图 6


图 7


图 8

    图 4 DN4 ~ DN10
    螺纹连接型涡轮流量传感器(含直管段部分)尺寸图
    图 5 DN15 ~ DN40
    螺纹连接型涡轮流量传感器尺寸图
    图 6 DN15 ~ DN200
    法兰连接型涡轮流量传感器尺寸图

公称通径( mm )

L(mm)

G

D(mm)

d(mm)

孔数

4

295

G1/2

6

330

G1/2

10

450

G1/2

15

75

G1

Ф 65

Ф 14

4

20

80

G1

Ф 75

Ф 14

4

25

100

G5/4

Ф 85

Ф 14

4

32

140

G2

Ф 100

Ф 14

4

40

140

G2

Ф 110

Ф 18

4

50

150

Ф 125

Ф 18

4

65

170

Ф 145

Ф 18

4

80

200

Ф 160

Ф 18

8

100

220

Ф 180

Ф 18

8

125

250

Ф 210

Ф 25

8

150

300

Ф 250

Ф 25

8

200

360

Ф 295

Ф 23

12
