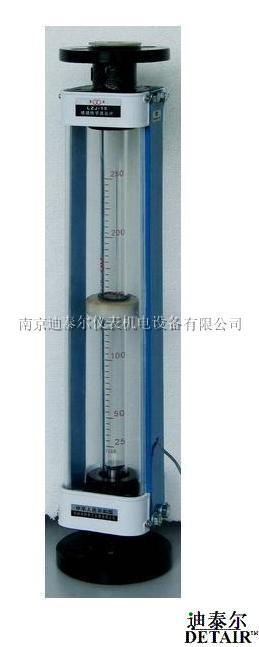

LZBK型玻璃转子流量计指示控制器

控制器除能指示流体的瞬时流量外,还能在流量超过或低于某个设定值时,发出报警信号,报警点一般为 1 ~ 2 个。它可广泛应用于危险流体的流量测量和流量过载保护、控制的场合。

1. 型号规格及主要技术参数

型号

测量范围

准确度
等级

报警误差

报警复现性

报警信号 mA

允许被测流体状况

温度 ℃

压力 MPa

LZBK-4 ~ 10

同 LZBK-4 ~ 10

2.5

< 一个小分格值

<1%

>3

-20 ~ 60

≤ 1

LZBK-15 ~ 50

同 LZBK-15 ~ 50

≤ 0.6

LZBK-80 ~ 100

同 LZBK-80 ~ 100

≤ 0.4

LZBK-4T

空气 20 ~ 500ml/min

≤ 0.2

2. 外形及安装连接尺寸 :

LZBK-4 ~ 100 型是在 LZB-4 ~ 100 型流量计的基础上 , 增加一套报警装置构成 , 其外形及尺寸类似 LZB 型

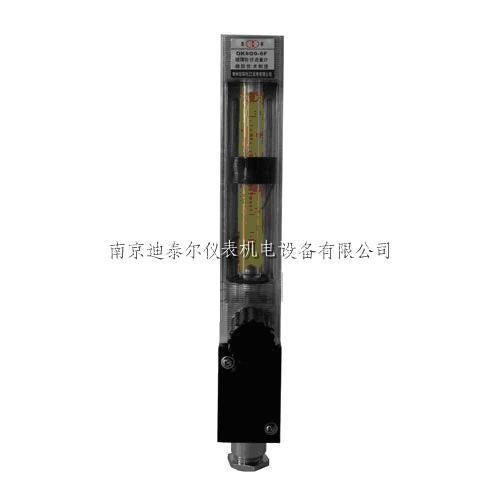

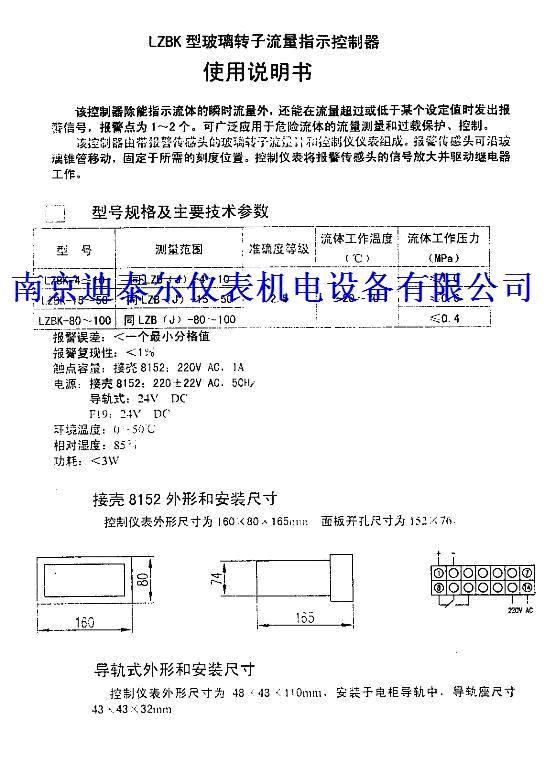

LZBK 型玻璃转子流量计指示控制器

该控制仪是在各类基型流量计的基础上增加一套报警装置构成。除能指示流体的瞬时流量外, 还能在流量超过或低于某个设定值时发出报警信号, 报警点为 1~2 个。可广泛应用于危险流体的流量测量和过载保护、控制。该控制器由带报警传感器的玻璃转子流量计和控制器组成。报警传感器可沿玻璃锥管移动, 固定于所需的刻度位置。控制器将报警传感器的信号放大并驱动继电器工作。控制器有 3 种外形尺寸,分别为接壳 8152 、导轨式和 F19 型。

1.型号规格和主要技术参数

型号: LZBK-( )

测量范围:见各基型流量计

流体工作温度:( -20~60 )℃

公称压力:见各基型流量计

准确度等级:见各基型流量计

报警误差: < 一个小分格值

报警复现性: <1%

触点容量:接壳 8152 : 220V AC 1A 其余: 220V AC 0.5A

电源电压:接壳 8152 : 220 ( 1 ± 10% ) V DC

导轨式: 24 ( 1 ± 10% ) V DC

F19 型: 24 ( 1 ± 10% ) V DC

环境温度: 0~50 ℃

相对湿度: 85%

功耗: < 3W



2.     外形尺寸及接线图

其中流量计的外形和安装尺寸同前文相应的基型流量计,控制器的外形尺寸如下:

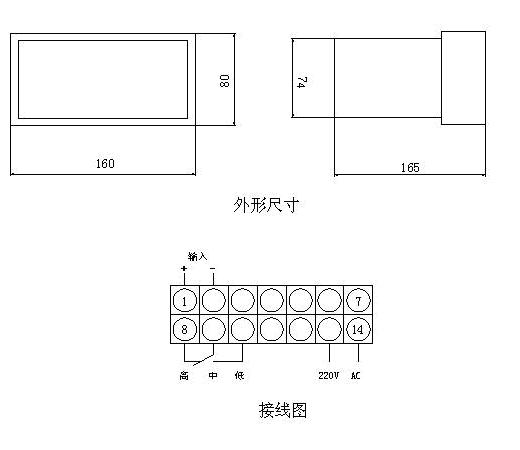

1 )   接壳 8152 型

控制器外形尺寸为 160*80*165mm, 面板开孔尺寸为 152*76mm.

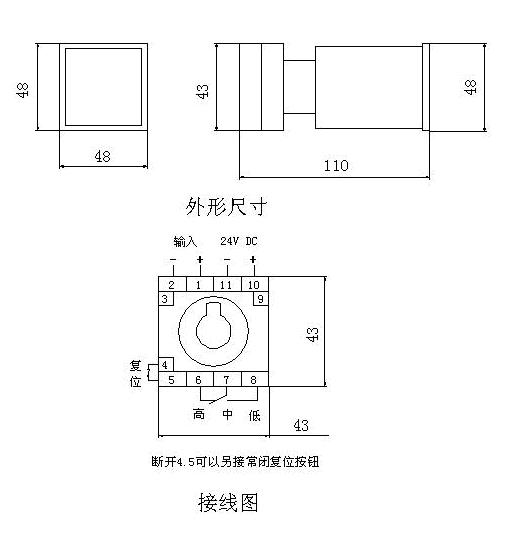

2) 导轨式

控制器外形尺寸为 48*48*110, 安装于电柜导轨中, 导轨座尺寸为 43*43*32mm.

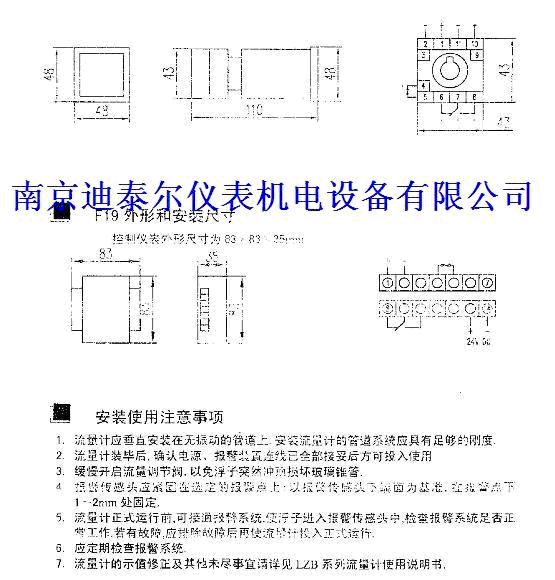

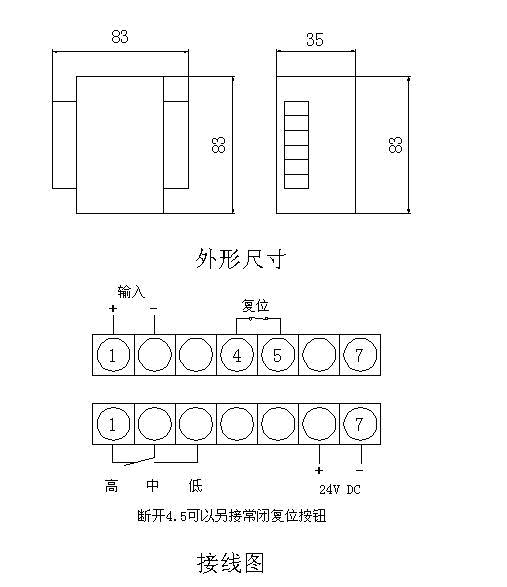

3 ) F19 型

控制器外形尺寸为 83*83*35mm.
